Упр.83 ГДЗ Рабочая тетрадь Босова 8 класс (Информатика)

Ниже вариант решения задания из учебника Босова 8 класс, Бином:

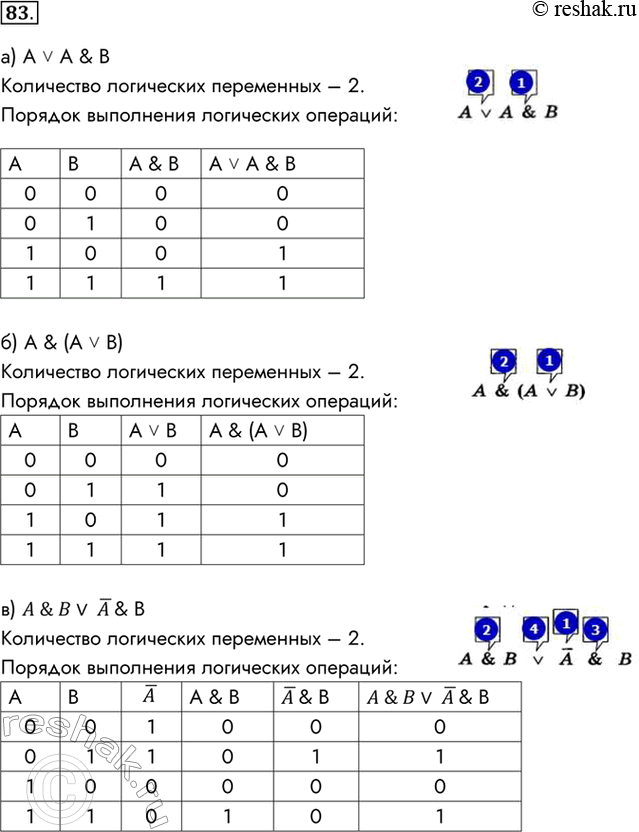

83.Заполните пропуски и постройте таблицы истинности для логических выражений.

а) A v A & B

Количество логических переменных: 2

Порядок выполнения логических операций:

A B A & B A v A & B

0 0 0 0

0 1 0 0

1 0 0 1

1 1 1 1

б) Количество логических переменных: 2

Порядок выполнения логических операций:

A B A v B A & (A v B)

0 0 0 0

0 1 1 0

1 0 1 1

1 1 1 1

в) Количество логических переменных: 2

Порядок выполнения логических операций:

A B (A) A & B (A)& B A & B v (A) & B

0 0 1 0 0 0

0 1 1 0 1 1

1 0 0 0 0 0

1 1 0 1 0 1

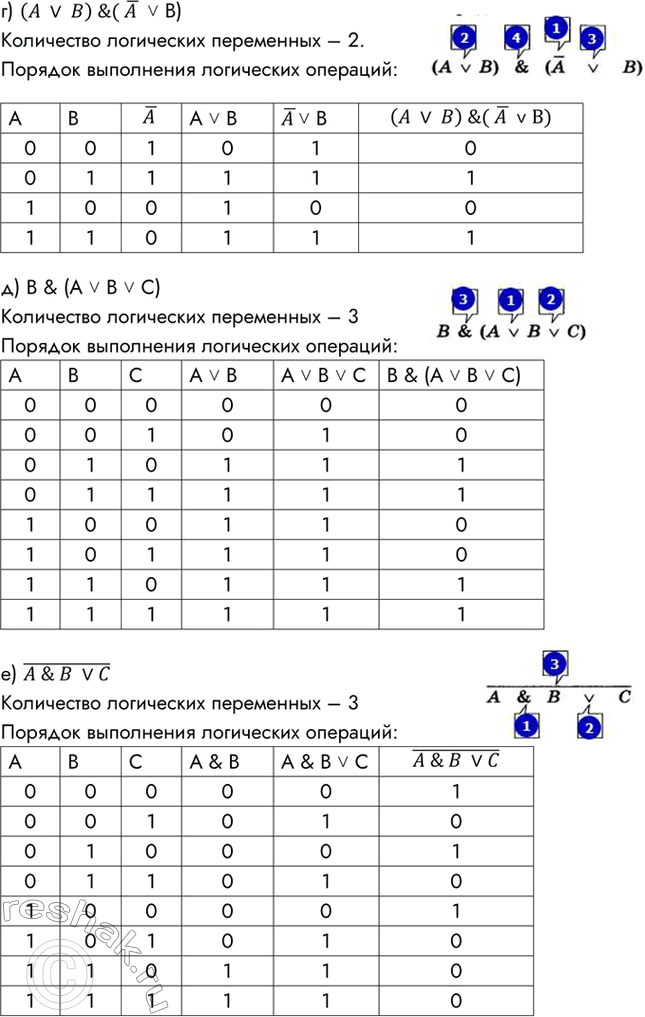

г) Количество логических переменных: 2

Порядок выполнения логических операций:

A B (A) A v B (A) v B (AvB) & (A v B)

0 0 1 0 1 0

0 1 1 1 1 1

1 0 0 1 0 0

1 1 0 1 1 1

д) Количество логических переменных: 3

Порядок выполнения логических операций:

A B C A v B A v B v C B & (A v B v C)

0 0 0 0 0 0

0 0 1 0 1 0

0 1 0 1 1 1

0 1 1 1 1 1

1 0 0 1 1 0

1 0 1 1 1 0

1 1 0 1 1 1

1 1 1 1 1 1

е) Количество логических переменных: 3

Порядок выполнения логических операций:

A B C A & B A & B v C (A & B C)

0 0 0 0 0 1

0 0 1 0 1 0

0 1 0 0 0 1

0 1 1 0 1 0

1 0 0 0 0 1

1 0 1 0 1 0

1 1 0 1 1 0

1 1 1 1 1 0
