120. Исполнитель Чертёжник действует на координатной плоскости. У него есть перо, которое может быть поднято или опущено. При поднятом пере Чертёжник просто перемещается по плоскости;

Решение задачи: 120. Исполнитель Чертёжник действует на координатной плоскости. У него есть перо, которое может быть поднято или опущено. При поднятом пере Чертёжник просто перемещается по плоскости;

Ниже вариант решения задания из учебника Босова, Босова 8 класс, Просвещение:

120. Исполнитель Чертёжник действует на координатной плоскости. У него есть перо, которое может быть поднято или опущено. При поднятом пере Чертёжник просто перемещается по плоскости; при опущенном оставляет след в виде линии. Исполнитель может выполнять команды:

1) сместиться в точку (а, b), перемещающую Чертёжника из текущей точки с координатами (x, у) в точку с координатами (а, b);

2) сместиться на вектор (а, b), перемещающую Чертёжника из текущей точки с координатами (х, у) в точку с координатами (х + а, у + b).

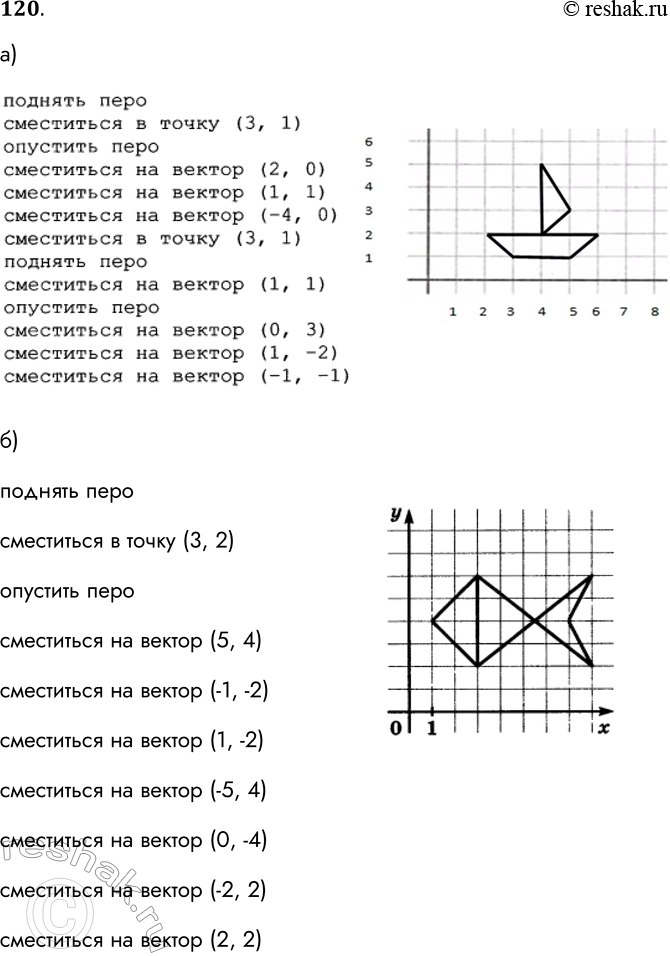

а) Определите, что будет нарисовано после выполнения Чертёжником следующей программы.

поднять перо

сместиться в точку (3, 1)

опустить перо

сместиться на вектор (2, 0)

сместиться на вектор (1, 1)

сместиться на вектор (-4, 0)

сместиться на вектор (1, -1)

поднять перо

сместиться на вектор (1, 1)

опустить перо

сместиться на вектор (0, 3)

сместиться на вектор (1, -2)

сместиться на вектор (-1, -1)

б) Напишите для Чертёжника программу рисования следующей картинки.

поднять перо

сместиться в точку (3, 2)

опустить перо

сместиться на вектор

поднять перо

сместиться в точку (3, 2)

опустить перо

сместиться на вектор (5, 4)

сместиться на вектор (-1, -2)

сместиться на вектор (1, -2)

сместиться на вектор (-5, 4)

сместиться на вектор (0, -4)

сместиться на вектор (-2, 2)

сместиться на вектор (2, 2)
